Di antara berbagai jenis flange yang digunakan, blind flange menempati posisi penting karena fungsinya sebagai penutup ujung pipa yang aman dan dapat dilepas kapan pun saat diperlukan.
Dalam sistem perpipaan industri, setiap sambungan memiliki peran vital dalam menjaga integritas dan keamanan aliran fluida. Salah satu komponen yang sering digunakan untuk mengatur, menghubungkan, dan menutup jalur pipa adalah flange. Tanpa komponen ini, perawatan atau pengujian tekanan sistem akan menjadi jauh lebih rumit dan berisiko.
Di antara berbagai jenis flange yang digunakan, blind flange menempati posisi penting karena fungsinya sebagai penutup ujung pipa yang aman dan dapat dilepas kapan pun saat diperlukan. Ia memastikan bahwa sistem pipa tetap tertutup rapat ketika tidak sedang beroperasi atau ketika dilakukan perawatan periodik.
Dalam dunia industri minyak dan gas, petrokimia, hingga pengolahan air, blind flange menjadi komponen krusial untuk menjaga tekanan, mencegah kebocoran, dan memudahkan proses shutdown. Artikel ini akan membahas tentang pengertian, fungsi, keunggulan, serta pengaplikasian blind flange di berbagai sektor industri.
Blind flange adalah jenis flange yang tidak memiliki lubang tengah seperti flange lainnya, sehingga berfungsi menutup ujung pipa, nozzle, atau pressure vessel. Secara bentuk, ia menyerupai cakram tebal dengan lubang baut di sekelilingnya untuk dikencangkan bersama flange pasangan.
Berbeda dari weld neck flange atau slip-on flange yang digunakan untuk menyambungkan dua pipa, blind flange digunakan untuk menghentikan aliran fluida secara total. Komponen ini mudah dilepas sehingga ideal untuk sistem yang membutuhkan pengujian tekanan atau perawatan berkala.
Blind flange umumnya terbuat dari material yang sama dengan sistem pipanya, seperti carbon steel (A105), stainless steel (SS304/316), atau alloy steel (F11, F22). Pemilihan material disesuaikan dengan media fluida dan tekanan operasi agar kompatibel secara mekanik dan kimiawi.
Dalam penggunaannya, blind flange dirancang berdasarkan standar seperti ASME B16.5, ASME B16.47, atau JIS B2220, yang menentukan dimensi, rating tekanan, dan ketebalan minimum. Standar ini menjamin bahwa flange mampu menahan tekanan tertentu tanpa mengalami deformasi atau kebocoran.
Selain itu, blind flange selalu dipasangkan dengan gasket di permukaannya untuk memastikan sambungan kedap. Proses pengencangan menggunakan bolt dan nut harus memperhatikan urutan torque agar tekanan pada gasket terdistribusi merata dan mencegah kebocoran pada sambungan.
Fungsi paling utama dari blind flange adalah menutup ujung pipa atau nozzle secara sementara atau permanen. Ini dilakukan agar fluida di dalam sistem tidak bocor keluar, serta agar tekanan internal tetap stabil selama operasi atau shutdown.
Selain sebagai penutup, blind flange berperan penting dalam maintenance dan shutdown sistem. Saat pipa harus dibersihkan, diperbaiki, atau diganti sebagian, blind flange memungkinkan bagian tertentu dari sistem diisolasi tanpa perlu menguras seluruh jalur pipa.
Blind flange juga digunakan dalam pengujian tekanan (hydrostatic atau pneumatic test). Dalam proses ini, ujung sistem ditutup menggunakan blind flange agar dapat ditekan dengan air atau gas untuk memeriksa kekuatan sambungan dan potensi kebocoran.
Pada proyek EPC (Engineering, Procurement, Construction), blind flange sering difungsikan sebagai temporary closure, penutup sementara hingga pipa tersambung ke sistem lain. Setelah koneksi final siap, flange dapat dibuka dan disambungkan tanpa perlu modifikasi pipa.
Secara keseluruhan, blind flange memastikan keamanan sistem dengan menahan tekanan fluida dan mencegah keluarnya zat berbahaya ke lingkungan. Fungsinya yang fleksibel membuatnya menjadi bagian penting dari setiap desain sistem perpipaan industri modern.
Salah satu keunggulan utama blind flange adalah efisiensi waktu dalam pengujian sistem. Dengan desain yang mudah dipasang dan dilepas, blind flange memungkinkan teknisi melakukan pengujian tekanan atau perawatan dengan cepat tanpa perlu pemotongan pipa.
Keunggulan lainnya adalah fleksibilitas dalam modifikasi sistem. Saat jaringan pipa perlu diperluas atau dihubungkan ke peralatan baru, blind flange dapat dengan mudah dibuka tanpa merusak bagian pipa yang sudah ada. Ini menjadikannya solusi ekonomis untuk sistem yang terus berkembang.
Dari sisi ketahanan, blind flange mampu menahan tekanan tinggi dan suhu ekstrem, tergantung pada material dan rating-nya. Misalnya, flange dengan rating Class 600 atau 900 mampu menahan tekanan di atas 100 bar dalam kondisi operasi berat seperti di kilang minyak.
Selain itu, blind flange dapat dipasang ulang berkali-kali tanpa kehilangan fungsi jika dipelihara dengan benar. Ini memberikan keuntungan biaya jangka panjang dibandingkan metode penutupan permanen seperti pengelasan.
Terakhir, blind flange memiliki kompatibilitas tinggi dengan berbagai sistem industri. Baik digunakan dalam pipa gas, air, minyak, maupun bahan kimia, flange ini dapat dipilih sesuai standar (ASME, DIN, JIS) dan material yang sesuai dengan karakteristik media fluida.
Setiap blind flange memiliki permukaan (facing type) yang menentukan jenis gasket dan tingkat tekanan yang bisa ditahan. Pemilihan facing yang tepat penting untuk memastikan kekedapan sambungan dan keamanan operasi.
1. Flat Face (FF)
Tipe ini memiliki permukaan datar sepenuhnya dan biasa digunakan untuk tekanan rendah atau sambungan dengan material non-logam seperti valve dari cast iron. Karena permukaannya rata, tekanan pada gasket terdistribusi merata namun tidak cocok untuk sistem tekanan tinggi.
2. Raised Face (RF)
Merupakan tipe paling umum digunakan di industri minyak, gas, dan kimia. Bagian tengah flange sedikit menonjol (raised) sehingga gasket hanya tertekan pada area kecil, meningkatkan efektivitas sealing. RF tersedia dalam berbagai kelas tekanan hingga Class 2500 sesuai ASME B16.5.
3. Ring Type Joint (RTJ)
Digunakan pada sistem dengan tekanan dan suhu sangat tinggi. Permukaannya memiliki alur cincin untuk menempatkan metal ring gasket. Ketika baut dikencangkan, cincin ini tertekan dan membentuk seal logam ke logam yang sangat kuat, mencegah kebocoran total.
Selain tiga tipe utama di atas, ada variasi lain seperti Tongue & Groove (T&G) atau Male & Female (M&F) yang digunakan pada sistem khusus. Pemilihan tipe face harus sesuai dengan standar desain dan karakteristik fluida di dalam sistem.
Kualitas surface finish pada flange juga berpengaruh terhadap kemampuan sealing. Umumnya, tingkat kekasaran permukaan (roughness) diatur pada kisaran 125–250 µin untuk RF, sesuai panduan ASME B46.1, agar gasket menempel sempurna tanpa kebocoran mikro.

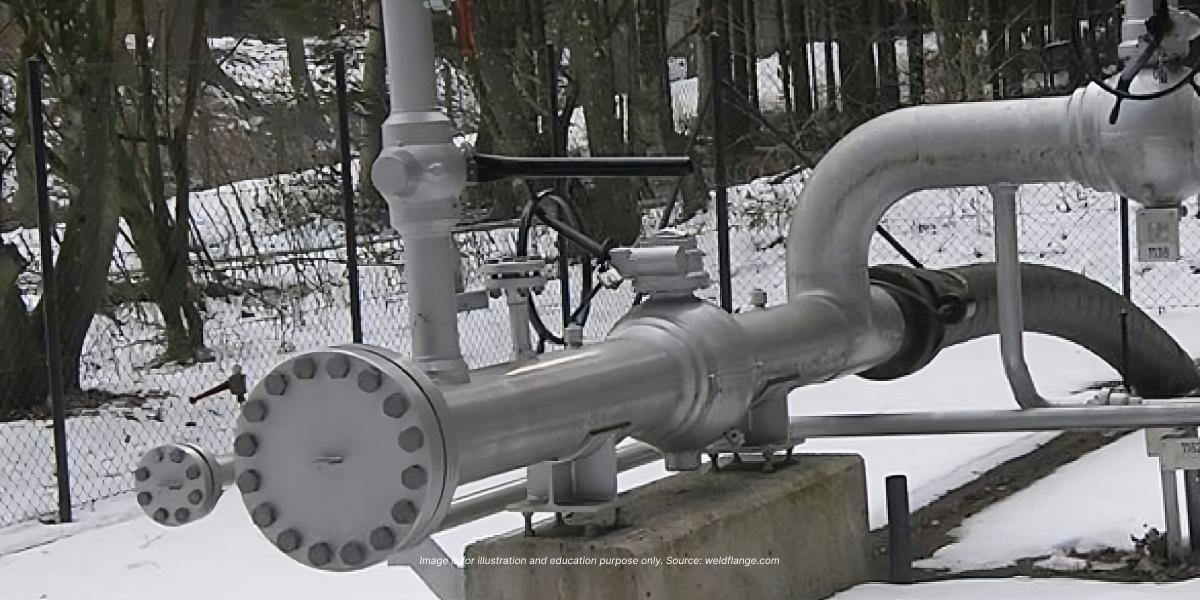

Dalam industri minyak dan gas, blind flange digunakan pada ujung pipa pipeline, separator, dan manifold untuk menutup sementara jalur fluida bertekanan tinggi. Ini memungkinkan operator melakukan perawatan atau tes tanpa menghentikan seluruh sistem.
Di industri kimia dan petrokimia, flange ini digunakan untuk menutup reaktor, tangki penyimpanan, atau jalur pembuangan saat proses shutdown atau cleaning in place (CIP). Material stainless steel sering dipilih karena tahan terhadap korosi kimia agresif.
Pada pembangkit listrik dan sistem uap, blind flange terpasang di pipa boiler, condensate line, dan feedwater line untuk mengontrol aliran dan memudahkan proses pengujian tekanan periodik. Pengaturan torsi baut yang tepat menjadi faktor penting untuk menghindari kebocoran, terutama pada sistem yang mengalami vibrasi tinggi.
Pabrik pengolahan air dan limbah juga memanfaatkan blind flange untuk menutup pipa distribusi, filtrasi, dan outlet yang tidak digunakan. Selain memudahkan perawatan, flange membantu menjaga kebersihan sistem dari kontaminasi eksternal.
Sebagai studi kasus, pada proyek hydrotest pipeline, blind flange digunakan menutup kedua ujung pipa sebelum sistem diisi air bertekanan tinggi. Setelah pengujian selesai dan tidak ditemukan kebocoran, flange dilepas untuk proses commissioning dan operasi normal.
Pemasangan blind flange harus mengikuti standar seperti ASME PCC-1 agar sambungan aman dan kedap. Proses dimulai dengan memastikan permukaan flange dan gasket bersih dari debu, minyak, atau karat sebelum dikencangkan.
Langkah berikutnya adalah penentuan jenis gasket yang sesuai dengan tipe facing dan tekanan operasi. Gasket spiral wound biasa digunakan untuk raised face, sedangkan ring joint digunakan untuk RTJ flange. Pemilihan gasket yang tepat mencegah kebocoran dan kerusakan pada permukaan flange.
Selama proses pengencangan baut, urutan torque harus mengikuti pola silang (criss-cross pattern) untuk mendistribusikan tekanan merata pada seluruh area flange. Nilai torsi diatur sesuai tabel standar agar tidak terjadi overstress pada baut.
Untuk mencegah masalah seperti galling (penguncian akibat gesekan logam), baut dan mur dapat dilumasi dengan anti-seize compound. Setelah pemasangan, sambungan diuji menggunakan uji kebocoran (leak test) sebelum sistem dijalankan penuh.
Perawatan blind flange meliputi inspeksi visual secara berkala, pemeriksaan korosi, penggantian gasket setiap kali flange dibuka, serta pengecekan ketegangan baut. Dengan perawatan yang baik, umur pakainya dapat mencapai lebih dari 10 tahun dalam kondisi operasi berat.
Meskipun memiliki fungsi serupa, blind flange dan spectacle blind berbeda dari sisi desain dan tujuan penggunaan. Blind flange berbentuk cakram penuh yang menutup pipa sepenuhnya, sedangkan spectacle blind terdiri dari dua piringan, satu padat (blank) dan satu berlubang, yang dihubungkan oleh batang logam.
Spectacle blind digunakan untuk sistem yang sering berganti antara kondisi terbuka dan tertutup. Operator hanya perlu memutar piringan untuk membuka atau menutup aliran, tanpa perlu melepas seluruh sambungan flange. Ini meningkatkan efisiensi waktu dan keamanan pekerja.
Sementara itu, blind flange lebih cocok untuk sistem yang jarang diubah kondisinya, seperti pipa ujung dead-end atau penutupan permanen. Karena lebih sederhana, harganya juga lebih ekonomis dibanding spectacle blind.
Namun, dari sisi keamanan, spectacle blind memiliki keunggulan karena posisinya tetap terpasang pada sistem bahkan ketika terbuka. Tidak ada risiko kehilangan komponen atau salah pemasangan, yang bisa berakibat fatal dalam sistem bertekanan tinggi.
Pemilihan antara keduanya tergantung pada frekuensi operasi dan kebutuhan perawatan sistem. Untuk sistem statis atau jarang dibuka, blind flange adalah pilihan ideal; sedangkan untuk sistem yang memerlukan isolasi rutin, spectacle blind lebih efisien dan aman.
Blind flange merupakan komponen penting dalam sistem perpipaan industri yang berfungsi menutup ujung pipa, nozzle, atau peralatan secara aman. Dengan desain sederhana namun efektif, flange ini memastikan sistem tetap tertutup rapat dan mudah diakses saat dibutuhkan perawatan atau pengujian tekanan.
Keunggulannya mencakup kemudahan pemasangan, efisiensi biaya, ketahanan terhadap tekanan tinggi, serta kompatibilitas luas dengan berbagai standar industri. Pemilihan tipe facing seperti RF, FF, atau RTJ harus disesuaikan dengan tekanan operasi dan material gasket yang digunakan.
Dalam pengaplikasiannya di sektor minyak dan gas, kimia, pembangkit, hingga pengolahan air, blind flange berperan besar dalam menjaga keamanan dan efisiensi sistem. Ia bukan hanya komponen penutup, tetapi juga elemen vital untuk menjaga integritas sistem perpipaan jangka panjang.
Sebagai rekomendasi akhir, pastikan pemasangan blind flange mengikuti standar ASME dan menggunakan material serta gasket yang tepat. Dengan demikian, performa sistem akan optimal, aman, dan tahan lama dalam berbagai kondisi operasi industri modern.
